Orgue n°5
Cet orgue de 5 jeux a un clavier manuel de 4 octaves complètes Do1 à Do5 (pas d'octave courte !) auquel est accouplé un pédalier de 2 1⁄2 octaves (Do1 à Fa3) en tirasse permanente. Les jeux sont coupés en demi-registres entre Do3 et Do#3. Là encore, il y a deux sommiers séparés, l'un pour les basses et l'autre pour les dessus. Ce dernier ne portant que des petits tuyaux, se loge aisément sous le clavier, dans le soubassement de l'orgue. L'autre occupe toute la partie supérieure de l'instrument.
La composition est la suivante : bourdon 8', Flûte 4' (ouvert de Do2 à Do5, la première octave est composée de tuyaux bouchés), doublette 2' (tuyaux ouverts), quinte 2'2/3 (dessus ouverts et basses bouchées), dessus de tierce 1'3/5 et basse de régale 8'. C'est le bourdon qui se voit en façade.
Les dimensions sont : L : 1,44m, H : 2,36m, P : 0,65m.
La transmission pour le sommier des basses est traditionnelle avec un panneau d'abrégés en fenêtre. Celle pour le petit sommier mélange l'emploi d'abrégés et de balanciers ce qui permet une
disposition symétrique des tuyaux.
Les registres coulissants sont actionnés par des « tirants » horizontaux reliés à des rouleaux métalliques verticaux munis de bras (c'est l'équivalent d'abrégés disposés verticalement) ; les bras ne sont plus parallèles mais orthogonaux pour changer la direction du mouvement.
"Mécanique suspendue" pour le sommier des basses.

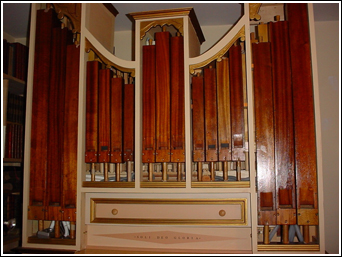

En façade, dessus de bourdon. Dans le fond, abrégés et vergettes.

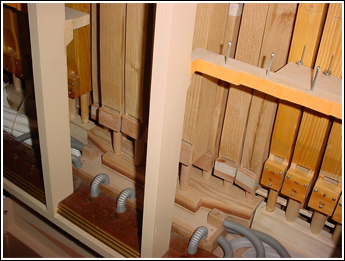

Intérieur du buffet.
Tirage des registres des dessus.

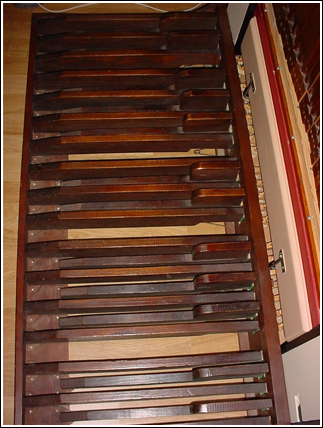

Pédalier.

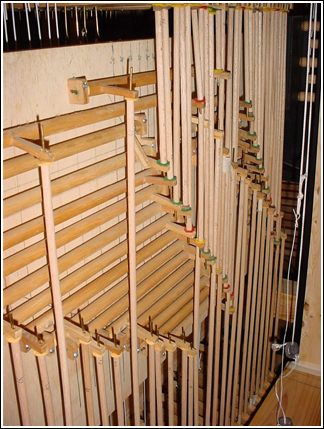

Abrégés de pédale.

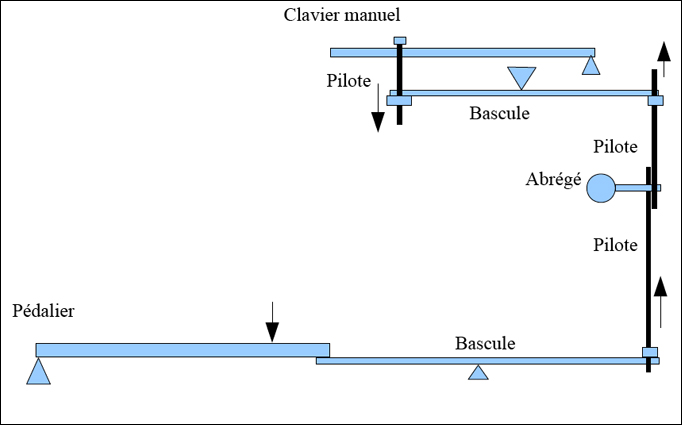

Transmission de pédale. Toute la mécanique est renvoyée à l'arrière de l'orgue pour laisser l'accès libre aux tuyaux des dessus situés juste sous le clavier manuel.

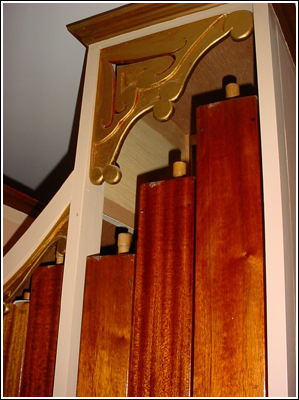

La "montre".Tous ces tuyaux sont postés. Dans la partie centrale, on voit le tampon de laye du sommier.

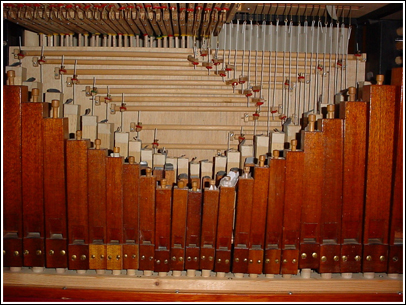

La montre étant ôtée on voit les postages ainsi que les tuyaux de basses du 4' tous placés sur une pièce gravée.

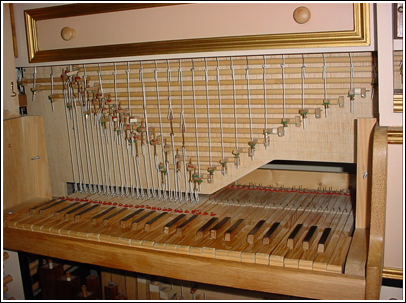

Le clavier et les tirants de registres des dessus.
Derrière l'instrument, vue sur le soufflet de régulation, il est situé juste au dessus du clavier, derrière le panneau d'abrégés des basses.
