Orgue n° 4

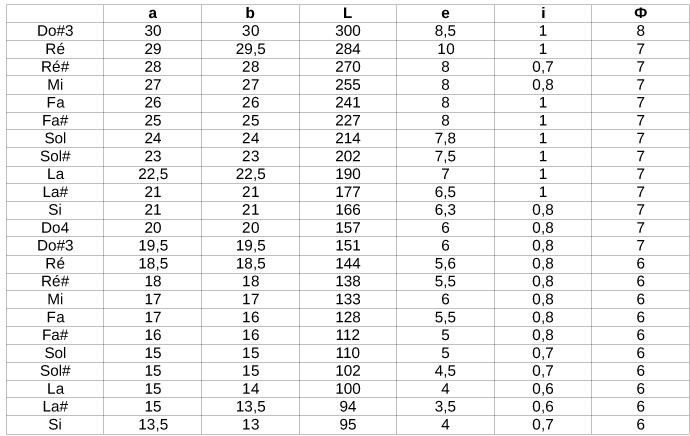

Dimensions caractéristiques des tuyaux de l'Orgue n°4

cliquez ici pour télécharger les dimensions de l'Orgue n° 4 (pdf 61 Ko)

Toutes les dimensions sont en mm.

a : largeur intérieure du tuyau, c'est donc la longueur de la bouche.

b : profondeur interne.

L : longueur du tuyau, mesurée à partir du biseau.

e : hauteur de la bouche.

i : largeur de la lumière (valeur approximative !)

Φ : diamètre de perçage du pied.

cliquez sur l'image pour l'agrandir
cliquez ici pour télécharger en pdf (2,7 Mo)

L'épaisseur des planches utilisées varie de 3 mm pour les plus petits tuyaux à 10 mm pour les plus gros.

Les bois utilisés sont l'acajou, le chêne, le chataigner et le pin.

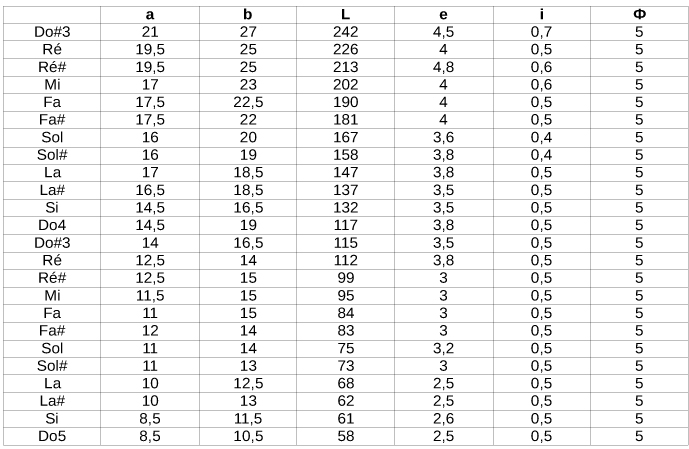

DESSUS de BOURDON (Orgue n° 4)
